Představte si potok, na kterém je mlýnek. Mlýnek se točí, když je dostatečný proud vody, která teče korytem potoka nebo ve dřevěné kládě (viz obrázek).
Podobně, když vodičem teče elektrický proud, může roztočit motor nebo rozsvítit žárovku.
V obou případech je potřeba nějaký zdroj (tekoucí voda nebo elektřina) dále něco, čím je energie unášena/přenášena (koryto potoka nebo vodič-drát) a potom něco, co energii přijímá/spotřebovává (mlýnek, motor nebo žárovka)
Pojmy:
Nepájivé kontaktní pole / pájení na vývojové cuprexitové destičky / osazování součástek na hotové plošné spoje.
Vše má své výhody i nevýhody. Jednoduché zapojení je lepší zkoušet v nepájivých destičkách.
Na následujícím obrázku je ukázka FM modulu rádia ovládaného přes I2C přes Arduino NANO klasickým infraLED dálkovým ovládáním. Otestování neprověřeného zapojení je takto nejrychlejší.
https://www.instagram.com/p/BnLookPA5He/?taken-by=octopusengine
„Hello world“ – tlačítko, odpor, LEDka
vysvětlení hlavních principů – elektronický obvod / schéma (jeho popis-nakreslení)… náznak uzavřený obvod, vodič, polovodič, zdroj…
Spínač/vypínač – stavidlo, větvení, …
Velký proud – může zničit mlýnek i diodu
Ledka – svítivá LED dioda (je jednosměrná, musí být správně orientována)
Napětí / proud / odpor (Ohmův zákon – jen nenásilně)

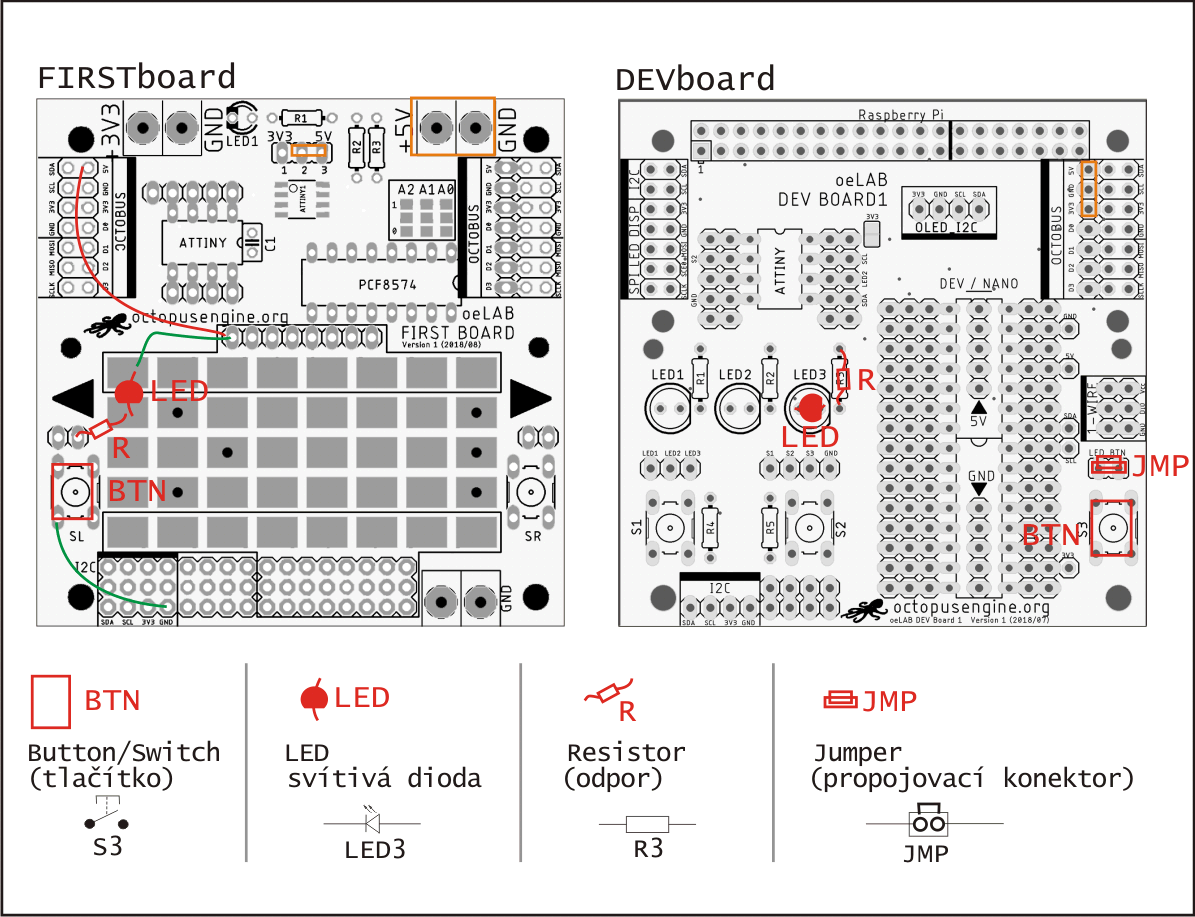

Základní zapojení na DEV1 (s minimem pájení)
Zeleně označen spínač S1 a svítivá dioda LED1.
Zdroj: Je potřeba alespoň 3V (možno 5V z nabíječky nebo powerbanky)
V samostatné kapitole ► zdroje a napájení
Základní zapojení na vývojových deskách:
► FIRST board (na ukázce: LED+tlačítko > Attiny, Expandér, jednoduché hry)
► DEV board (na ukázce: LED+tlačítko > Attiny, Arduino Nano / Raspberry Pi)
► UNI board (zdroje a číslicová technika)
► ROBOT board (mechatronika > ESP32 a Robot)
https://www.instagram.com/p/Bl7nh-NAC3D/?utm_source=ig_embed&utm_campaign=embed_loading_state_control
další témata:
kybernetika – regulace a řízení..
systémy jednoduché a složité – od blikání LED po umělou inteligenci
dvojková soustava a logické operace – základní seznámení s IO 7400
existuje i 555 – ale.. dnes už se používají mikrokontroléry ► Attiny
(nejjednodužší mikrokontrolér Attiny13 – počítač za pár korun?)
operační zesilovače – seznámení a analogovou technikou, komparátor, zesilovač
Hezká videa – z “nez/kreslená věda”
Baterky:
Polovodiče:
Algoritmus:
Motory:
Jak funguje počítač:
A další…
