Regulace závlahového systému

Máme kamaráda zahradníka, který s námi spolupracoval na projektu Parallel garden. A tak jsme po dvou měsících pokusů a optimalizování dokončili prototyp, který bude automaticky zavlažování spouštět.

Jádrem systému je octopusLAB LANboard – ESP32 s modulem LAN pro připojení k počítačové síti.
Na obrázku je půl roku vývoje – a několik verzí – od úplného prototypu, k předposlední variantě.
Systém je na 24V a základem akční části je SSR relé, které spíná ventil.

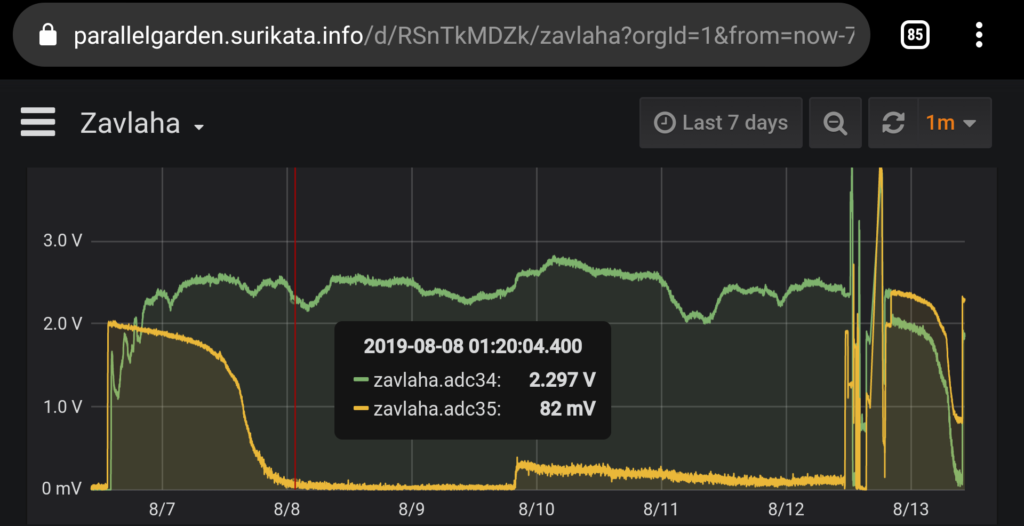

Jeden z největších oříšků byly čidla vlhkosti – po zkušenostech s Parallel garden používáme čidla kapacitní, zkoušeli jsme i one-wire od Big Clownů, ale nakonec jsme vybrali „klasická“ čínská, Na grafech vidíte různé experimenty, jedno čidlo bylo venku v půdě (a docela tou dobou pršelo) a druhé – žluté – bylo v minerální vatě, kde je rychleji vidět, jak to schne.
Kompletace na poli

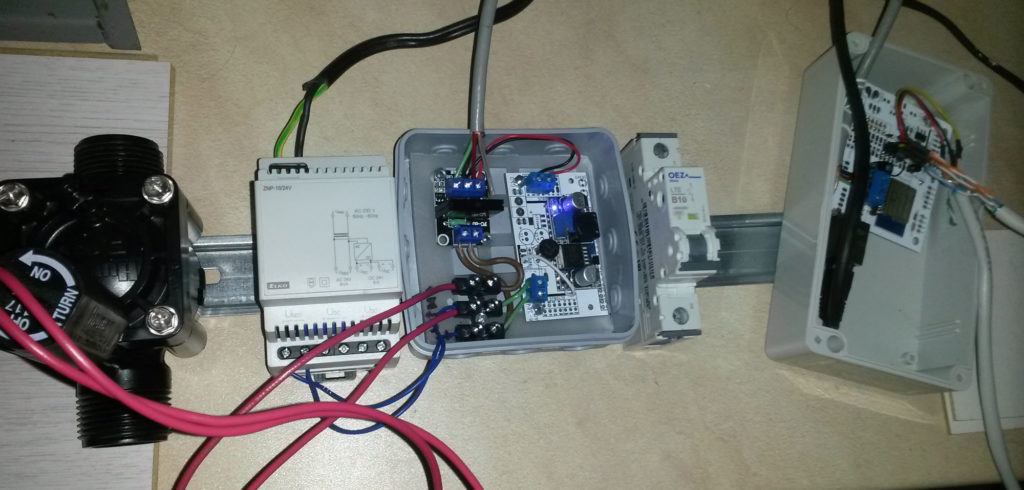

Rozvodní skříň (po finálním osazení jističe a trafa – vpravo uprostřed)
Test sítě a konfigueace

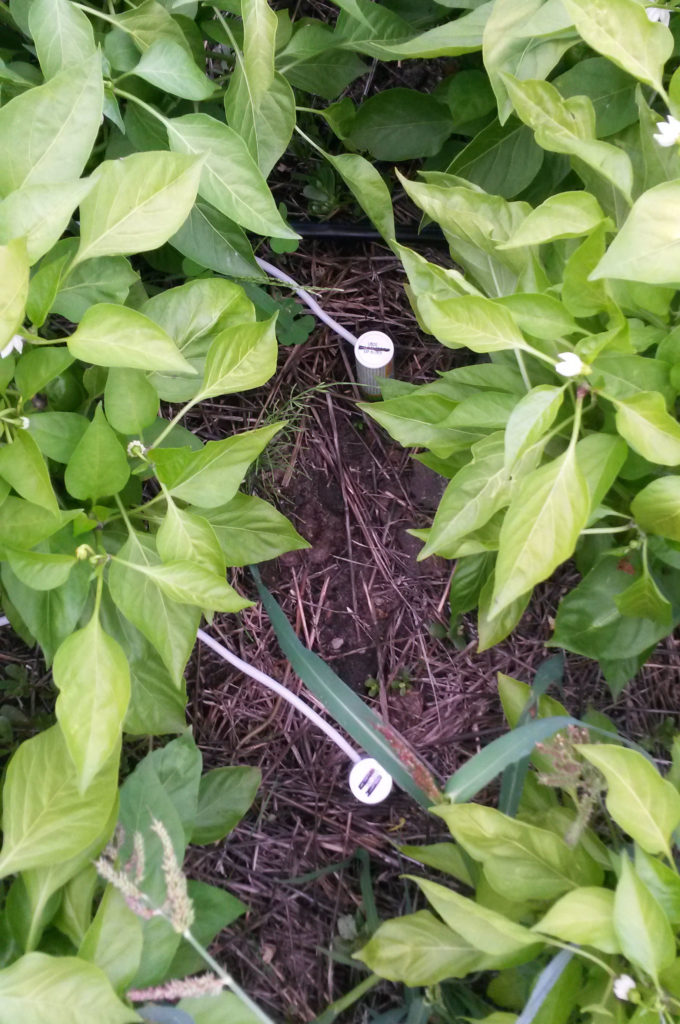

Senzory I. a II. mezi paprikami (z části zalité silikonem v krabičce od multivitamínů)
Jeden je u závlahy, druhý trochu dál
Finální oživování a testy – z mobilní aplikace přepínáme manuální a automatický režim.
A ovládáme celý systém – který zároveň monitorujeme.
