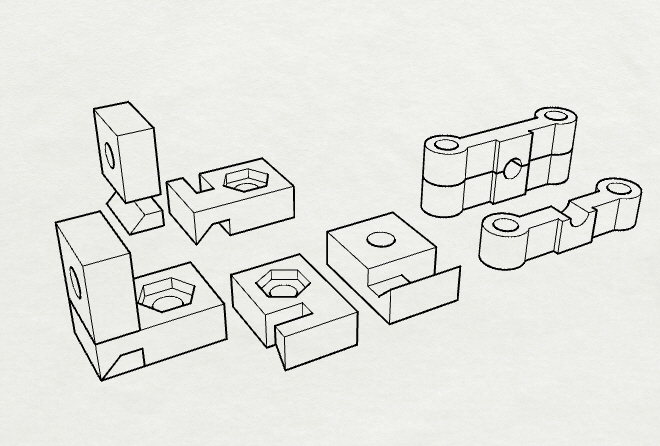

první sada (toto je jení první část – dílky na stromčku, částí budou 2 max. 3, ale tohle je základ)
šrouby M3, některé na volno (průměr otvoru 3.2) jiná natěsno (průměr 3 nebo 2.9) liší se pak zápis d30/d32

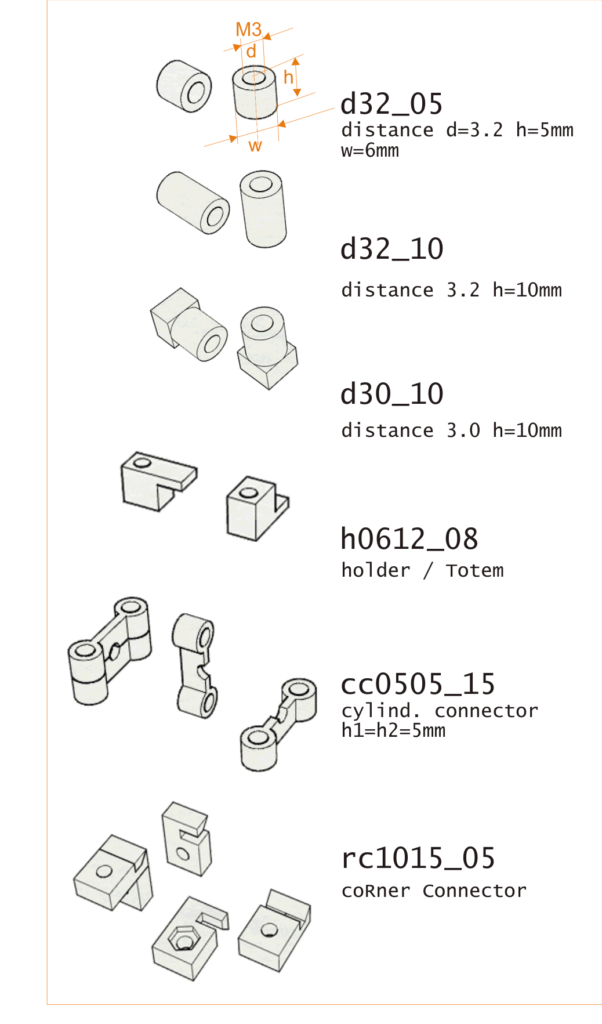

1) d32_05 – distanční sloupek, nízký
vnitří průměr (d) 3.2 mm na volný průchod M3 šroubu
vnější průměr (w) 6, výška (h) 5mm
2) d32_10 – distanční sloupek
vnitří průměr 3.2 mm na volný průchod M3 šroubu
vnější průměr (w) 6, výška (h) 10mm
3) d30_10
distance, která sama drží v Totemu, s vnitřním průměrem 3mm
(možná 2.9?) pro možnost použití šroubu M3 jako „samořezného“
4) h0612_08
spojka k přichycení různých objektů (displejů, desek, k Totem, merkur nebo plast desce – mám dvě varianty, ještě testuju – zatím, jak vidíš

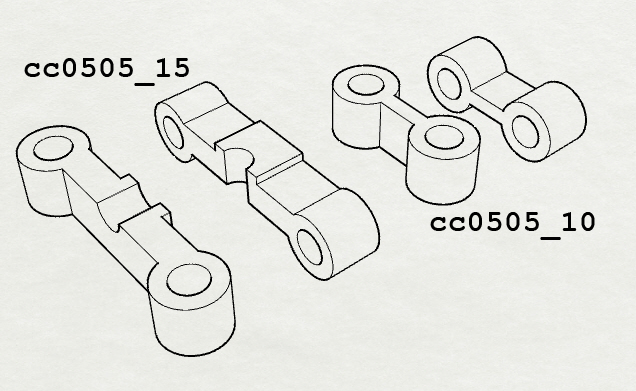

5) cc0505_10
spojka – 2x d3205 s osou vzálenou 10mm
střední dílek má výšku také 5mm a tlouštku 2mm (k diskusi 2.5)
6) cc0505_15
… s osou vzálenou 10mm
s možností spojit k sobě, čímž vznikne kolmá „díra“, která je z jedné strany zesílená, aby byla zároveň s „válečky“

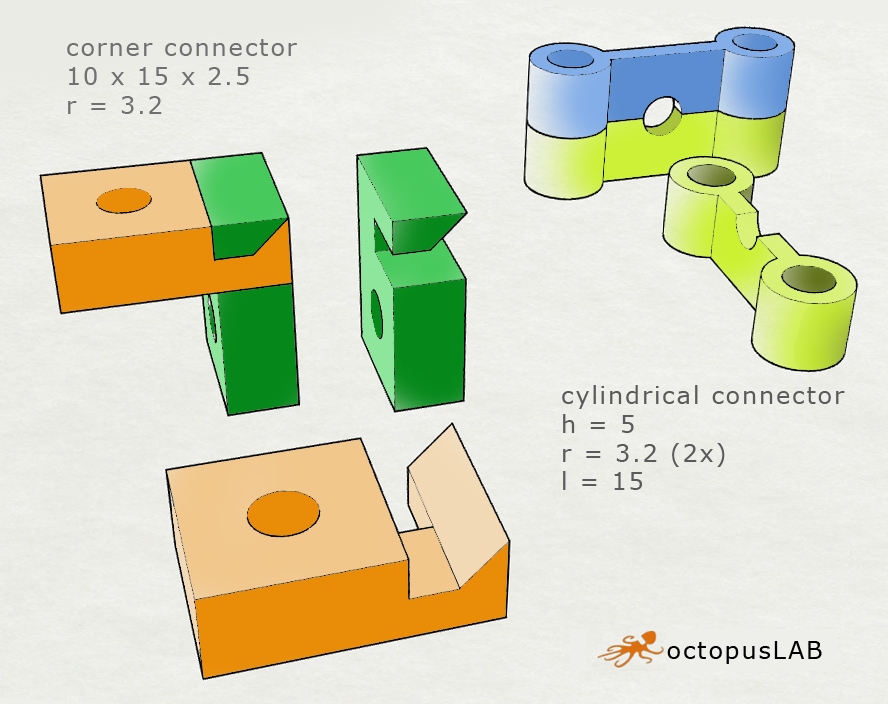

7) rc1015_05
rohový dílek – spojka, při spojení dvou k sobě vzniká roh
se zapuštěnou matkou M3
8) rc1020_05
delší rohová spojka s drážkou na pcb nebo plast destičku (asi 2mm)

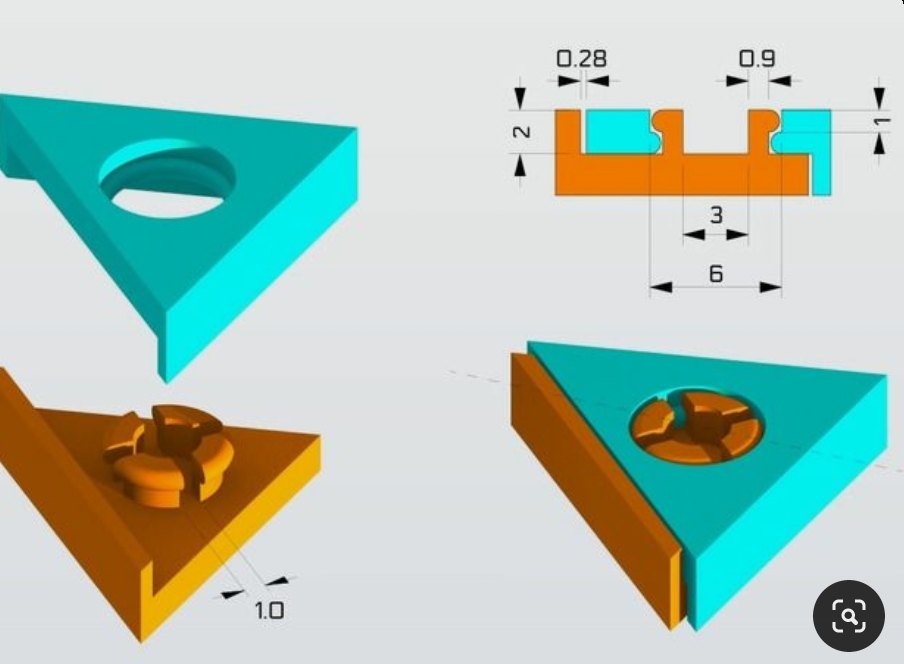

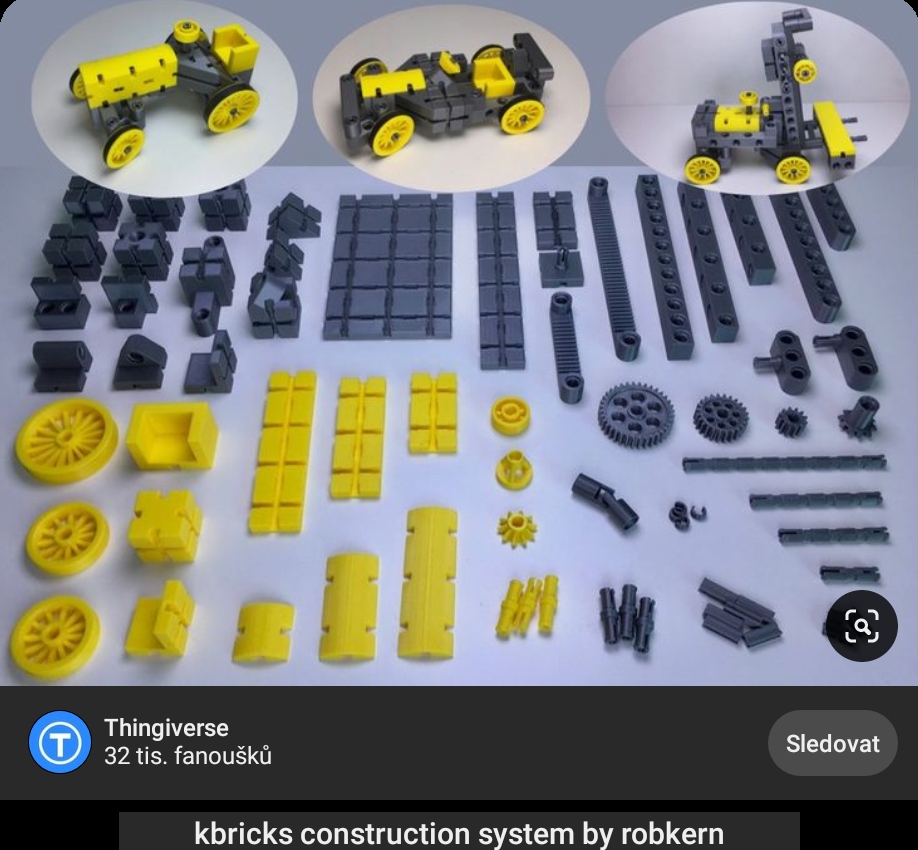

pracovní inspirace:
